| 建议零售价 | ¥150.00 | 加工定制 | 是 | 品牌 | 北京航天新创 |
| 型号 | HTXC-KW | 品种 | 装配型热电偶/热电阻 | 分度号 | PT100 / K型偶 |
| 测量范围 | 0-1200℃（k型）-200-500（pt100）（℃） | 允差等级 | A级 | 热响应时间 | 2（s） |
| 联接型式 | 固定螺纹 | 外形尺寸 | 100*150*16 标准尺寸（mm） | 规格 | 100*150*16 M27*2螺纹标准 |
一、简介
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成4-20mA，来测量各种生产过程中的-200-1200℃范围内液体、蒸汽和气体介质及固体表面温度。
此产品通常和显示仪表，记录仪表，电子计算机等配套使用，主要应用于石油、化工、机电设备、制药、食品、暖通等行业。
二、技术指标
供电电源：12～36VDC
输入信号：Pt100 或 K型热电偶
测量范围：0～1200℃（K型偶，建议500℃以上选用此型号）
-50-500℃（pt100热电阻，建议500℃内选用此型号）
标准信号：4～20mA （二线制）
0-5V 0-10V
直接输出：pt100热电阻 / K分度热电偶
准 确 度：0.2 /0.5%FS
稳 定 性：±0.1%FS/年
环境温度：-40～85℃
环境湿度：≤95%RH
承压能力：10MPa
外壳材料：304（默认材质，其他材质可定制）
过程螺纹连接：M27*2 常规直径≤16mm
M20*1.5 常规直径≤12mm
G1/2（4分管） 常规直径≤12mm
M16*1.5 常规直径≤8mm
M14*1 常规直径≤8mm
过程法兰连接： 直径为16mm，用孔为4个，孔直径为14mm，法兰外直径 105和115，内直径为75和85mm的法兰(一般产品按此尺
寸定做，如有特殊要求订货时需说明)

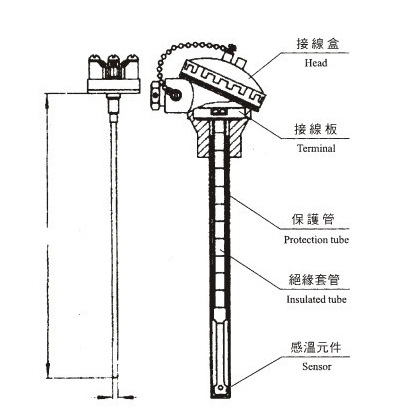

三、产品结构图
四、订货事项
1、产品名称 2、产品规格 3、输出信号 4、量程 5、相关要求和信息 长度规格表示方式：L=保护管总长mm X插入长度mm
--------北京航天新创感谢您的支持！
