一 、 基本介绍

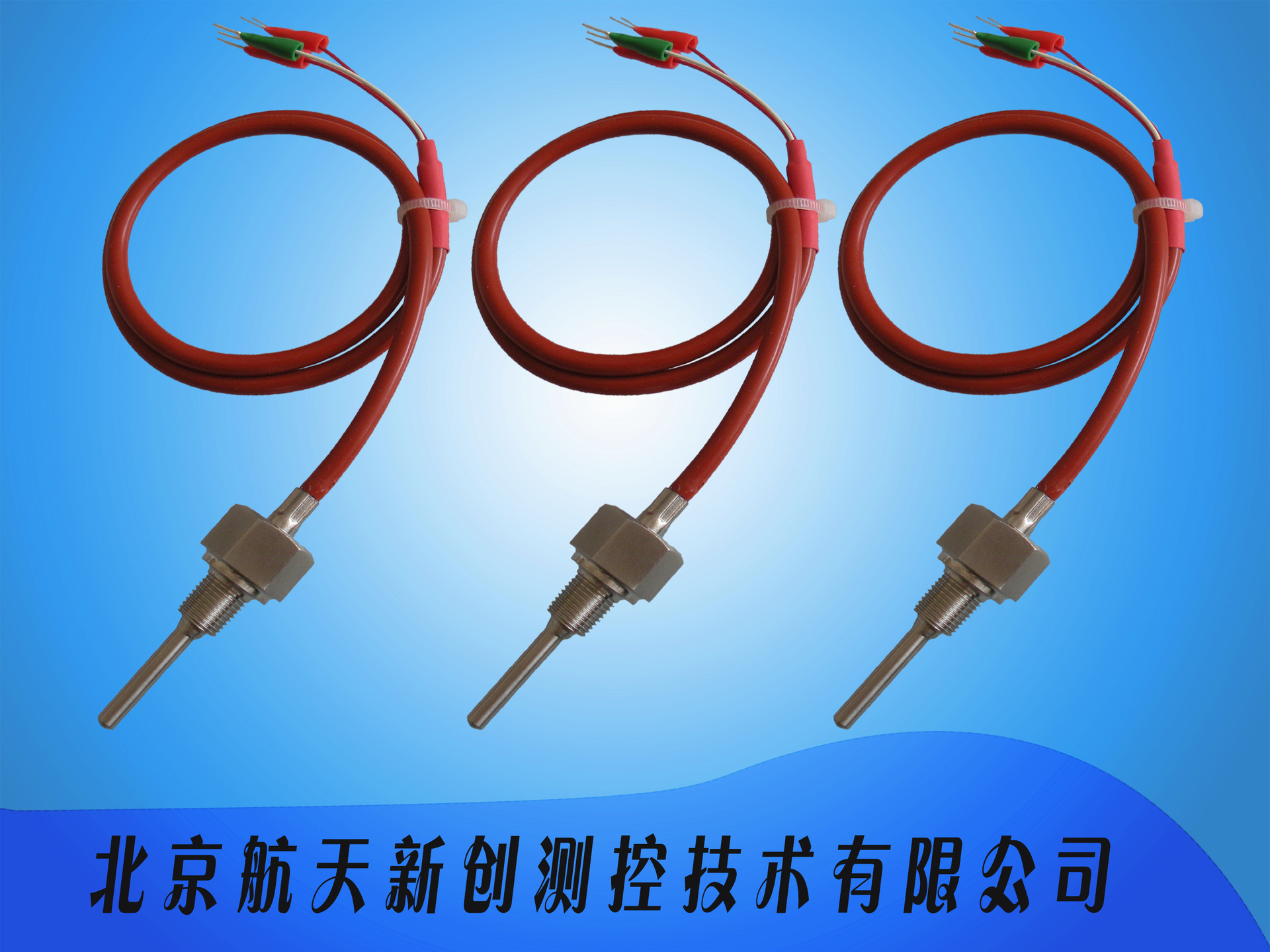

1、HTXC-WZP系列热电阻温度传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的一种传感器温度计。
2、热电阻温度传感器分为金属热电阻和半导体热敏电阻两大类。热电阻广泛用于测量-200~+500°C范围内的温度。
3、热电阻传感器由热电阻、连接导线及显示仪表组成，热电阻也可以与温度变送器连接，将温度转换为标准电流信号输出。
4、用于制造热电阻的材料应具有尽可能大和稳定的电阻温度系数和电阻率，输出最好呈线性，物理化学性能稳定，复线性好等。目前最常用的热电阻是铂热（pt100）电阻。
二、技术参数
温度量程：-50-300℃ -200-500℃（其他要求可定做）
产品精度：A级±0.15℃+0.0002./t/ B级±0.3+0.005./t/
线 制：两线制、三线制、四线制 （其他要求可定做）
引线长度：0.5~5m (其他要求可定做)
响应时间：≤2s
感温元件：德国贺利氏进口 pt100 热敏电阻
保护管材质：304不锈钢
默认长度：60mm
保护管直径：直径4mm，6mm，8mm，10mm（其他可定制）
三、 工作方式
热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
目前热电阻的引线主要有三种方式 。
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
4、热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
-----北京航天新创感谢您的支持！
