螺纹固定安装
直杆无固定
活动法兰
一、含义
在标准状态下(760mmHg)每立方米湿空气中所含水蒸汽的重量，即水蒸汽的体积密度.ρ=2.169P/(273.15+θ)(1)式中，ρ为绝对湿度(g/m3)，其中P为水蒸气压，单位Pa 。
二、概述

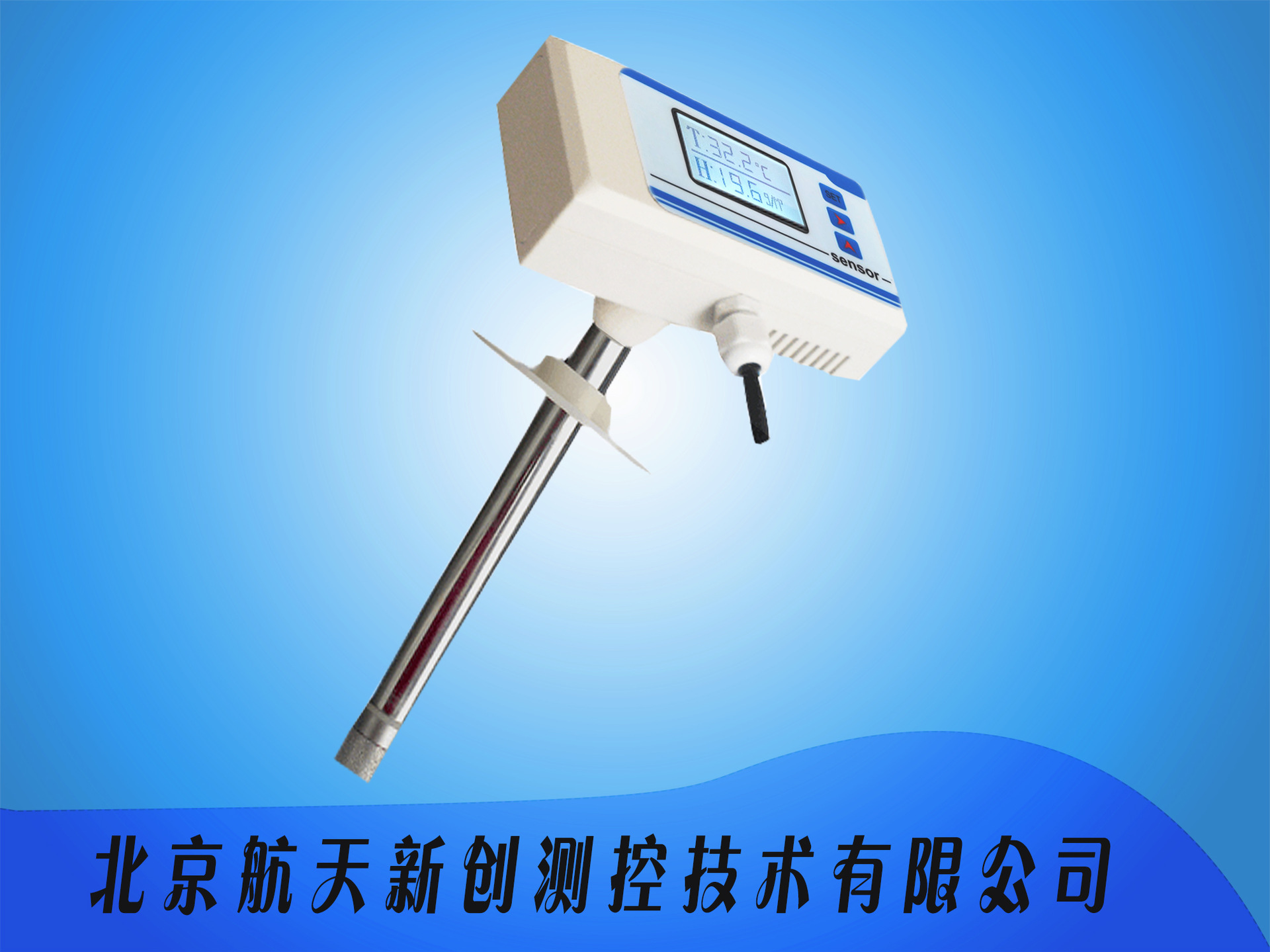

本产品为传感器、变送一体化设计，管道安装式绝对湿度传感器。本品采用科学、合理的线性化电路设计，采用瑞士进口芯片，精度高，性能稳定，是高温高湿等恶劣环境合适的产品选择，已获得众多客户的认可与褒奖！
三、特点
● 外观精致、美观
● 价格低廉、物超所值
● 性能稳定、使用寿命长
● 不锈钢探头、耐腐蚀
● 安装简单、经济适用
四、技术参数
供电电源： AC/DC 24V (18V--24V)
输出信号： 4-20mA(三线制）0-20mA
0-5V 0-10V
RS485
量 程： 绝对湿度 0g/m3--200g/m3 (量程在此范围内选定）
温度 -40℃--125℃（根据要求可任意设定温度量程）
精 度： 温 度 ±0.5℃ ( 25℃下 )
绝对湿度 ±0.5g/m3
稳 定 性： 绝对湿度 ≤1g/y
温 度 ≤0.2℃/y
响应时间: ≤2s (1m/s风速)
负载能力： 电流输出型 ≤500Ω,电压信号≥1000Ω
安装方式： 风管式/插入式
壳 体： ABS米色壳体 (标准深度150mm，可根据客户要求定做，每增加50mm，加15元）
过程连接： 直杆
活动法兰
螺纹M27*2 、M20*1.5
保护套管： φ16mm普通不锈钢管 304 ，316
五、接线说明
红色：电源24VDC 黑色：GND（地线）
黄色：温度信号线 蓝色：绝对湿度信号
注: 任何错误的接线均有可能对传感器本身造成不可逆的损坏!
六、注意事项
1、使用前请认真阅读本说明书,确保接线正确。
2、避免在易于传热且会直接造成与待测区域产生温差的地带安
装,否则会造成温湿度测量的不准确。
3、本传感器可在-20℃─100℃环境下使用。
4、本传感器不适合在长期结露和严重化学污染环境下使用。
5、产品不使用时，应置于干燥环境下保存。
