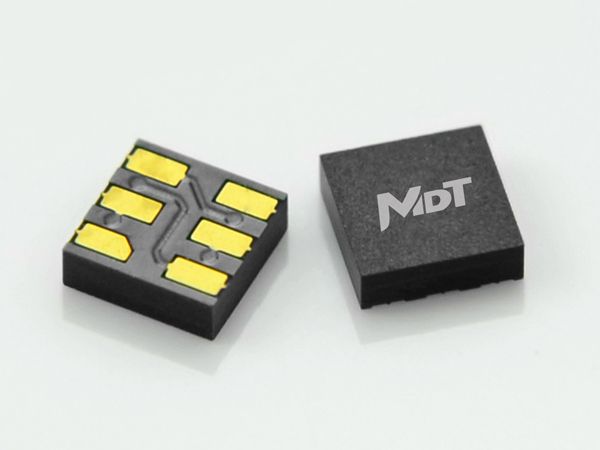

产品概述：TMR400X系列齿轮传感器芯片采用了独特的推挽式惠斯通电桥设计，包括由四个或八个非屏蔽高灵敏度隧道磁电阻（TMR）传感元件所组成的单路或双路惠斯通全桥。惠斯通电桥对外加磁场沿传感器敏感方向的梯度值提供差分电压输出。双路惠斯通全桥产生两路正交的电压输出信号（正弦/余弦信号），用以测量齿轮转动的位置，并检测旋转方向。TMR400X齿轮传感器芯片性能优越，具有很高的对磁场梯度的灵敏度，可以检测微小的磁场变化，其输出信号具有良好的温度稳定性。TMR400X系列TMR齿轮传感器芯片提供8种不同的TMR传感元件间距（0.25mm、0.50mm、0.75mm、1.0mm、2.0mm、3.0mm、4.0mm和5.0mm）。芯片采用三种小型的LGA封装形式，尺寸分别为3mm × 3mm × 0.9mm、3mm × 6mm × 0.9mm和3mm × 8mm × 0.9mm。
产品特性：(1)隧道磁电阻(TMR)技术；(2)高饱和场允许在有较大直流磁场的环境中正常工作；(3)允许较大的测量间隙；(4)对磁场的空间梯度具有高灵敏度；(5)适用于小齿距的齿轮探测；(6)直流(零速)运行；(7)正弦/余弦信号输出并具有精确的相位差；(8)良好的温度稳定性；(9)小巧超薄的封装；(10)优秀的抗外磁场干扰能力
典型应用：(1)齿轮运动速度和方向检测；(2)线速度和角速度感应；(3)线性位移和角度位移感应；(4)磁栅尺；(5)磁编码器
申明：（1）多维科技承诺本说明书所提供的信息是准确和可靠的，所公开的技术未触犯其他公司的专利且具有自主知识产权。多维科技具有保留为提高产品质量，可靠性和功能以更改产品规格的权力。多维科技对任何超出产品应用范围而造成的后果不承担法律责任。（2）“多维科技“和“多维科技 感知未来”是江苏多维科技有限公司的合法注册商标。
