堆叠式制绒导片机 QT-5500-ZRDPJ硅片装片机技术规格：

一、名称：堆叠式制绒导片机型号：QT-5500-ZRDPJ

二、数量：一台

三、工艺

1．目的：堆叠式制绒导片机为将上料架里面的硅片一片一片的取出来通过弹行带输送传送到篮具上，以供下一道工序使用

2．适用尺寸：156.75×156 .75(±0.5mm)厚度为160～280μm的方形硅

片。

3．操作方式：自动

4. 适应片盒100片

（1）导片方案叙述：

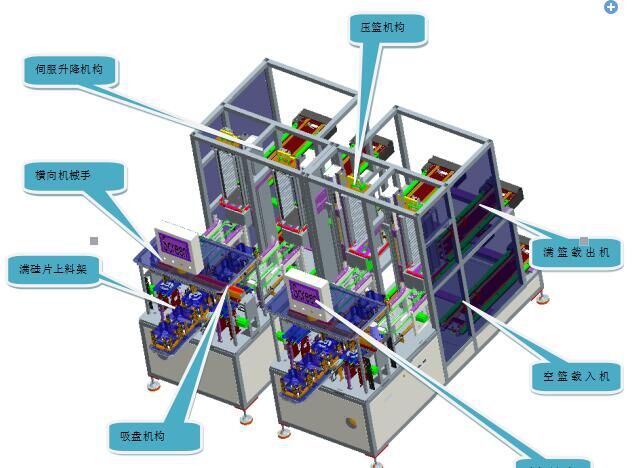

如上图所示，把放满硅片的上料架摆放到设备的固定位置上，双吸盘通过横向机械手移动到上料架的正上方，吸盘开始工作吸取硅片。通过机械手放到输送弹性带上，输送到准备好的空篮上。再经过伺服升降机构逐层上升。装满后，经过满篮载出机构送出，如此循环。

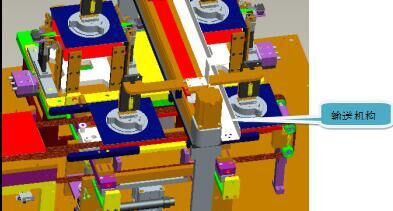

伺服升降机构

由伺服控制按照设定速度，平稳上升。

四、设备环境要求

1. 电源： 220V 50-60HZ 兼容240V

2. 洁净压缩空气：5~7 kg/cm²

五、主要参数

1. 导片速度：大于5500片每小时

2. 碎片率：小于等于0.03%

3. 设备适用 156.75×156.75 (±0.5mm) （6英寸）硅片

4. 每个上料架每次最多可投入300片硅片，可一次性投入4个上料架（左

右各两个），上料架上完料人工换料。

5. 空满花篮自动切换

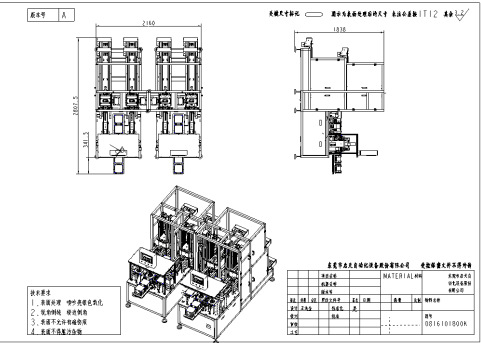

6. 外形尺寸：2808mm*2160mm*18400mm (长*宽*高)

7. 因机台重量较轻，角柱增加防滑功用。

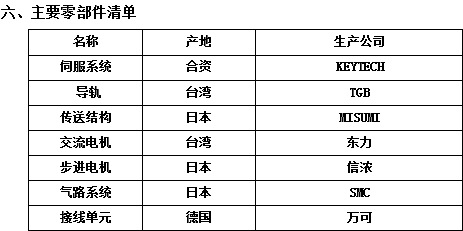

目前公司成熟的产品有：硅片装片机、传片机、插片机、堆叠式制绒导片机、制绒上下料机、丝网印刷上片机、烧结炉前后端传片机、硅片数片机石墨舟上下料机、电池片颜色分选机、银铝浆加注机、等离子清洗机、等离子刻蚀机，水滴角测试仪等，公司产品已获得授权数十项实用新型专利数项发明专利。同时我公司还配套自产自销太阳能光伏行业的耗材，如各种硅片承载器、伯努力吸盘、耐磨导向贴条等等。

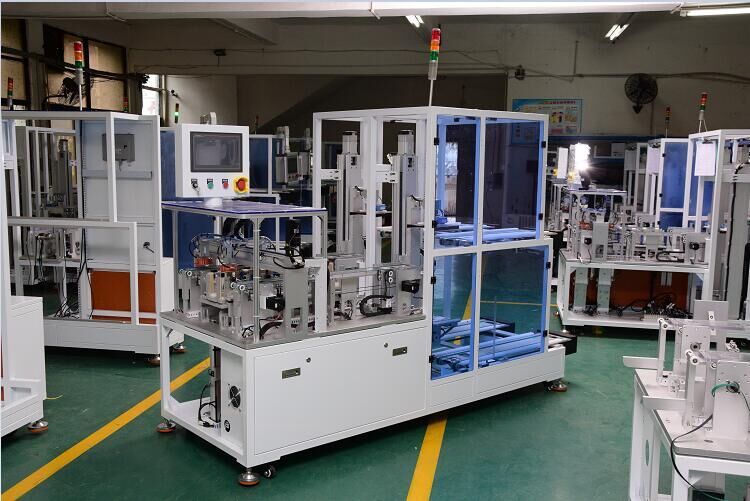

组装车间实景拍照：
